Cómo puentear el BGW-320 y usar un Azores WAG-D20

La mayoría de la gente con fibra tiene dos formas de conectarse a Internet - fibra a una ONT, Ethernet a una pasarela o fibra directamente a la pasarela. En este artículo, nos centraremos en cómo evitar el BGW-320 y utilizar una ONT COTS fabricada por Azores.

Aspectos técnicos

El Azores WAG-D20 is a XGS-PON ONU/ONT that comprises of a 10GE port along with a 2.5GE port even though it may be labeled on the device exterior as GE LAN. It may be acquired here

Azores WAG-D20

Acceso al dispositivo

La dirección IP por defecto del dispositivo es 192.168.1.1 y su dirección Gateway tiene un error tipográfico de fábrica utilizando una dirección IP pública, es decir, muestra 192.162.1.1 en lugar de 192.168.1.1.

Una vez que arranca, tienes que pulsar enter para obtener un mensaje de inicio de sesión en la interfaz serie TTL (115200 8N1). Este dispositivo tiene un sistema de imagen A/B con una partición superpuesta que contiene los archivos que personalices.

Credenciales

-admin``ADMIN123!@# - Inicio de sesión de administrador para GUI web -Guest``welcome - Invitado -test``default - Inicio de sesión en fábrica

Interfaz Ethernet

Conecte su cliente al puerto ethernet 10G y configúrelo con una dirección en la red 192.168.1.x/24 como - 192.168.1.2/255.255.255.0.

Al ejecutar un escaneo de puertos desde 1-65535, notará algunos puertos abiertos:

  • Puertos23 &8009 - Telnet, requiere inicio de sesión, ejecuta la aplicación CLI.
  • Puertos10002 - Desconocido
  • Puerto80 - WebUI, sólo dos funciones

Personalización de la ONT

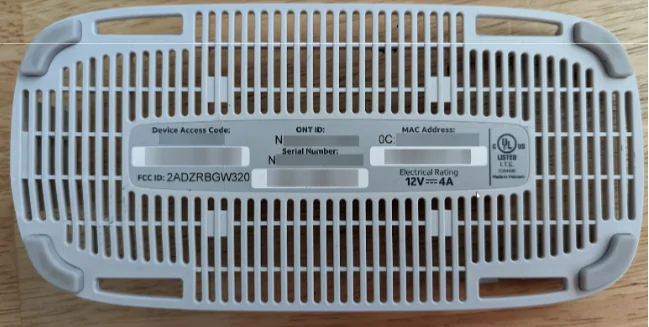

A BGW-320

Ahora viene la parte importante, es decir, cambiar algunos datos del dispositivo para hacerlo compatible con la red de tu ISP.

En primer lugar, obtenga la siguiente información de su ISP Gateway u ONT:

  1. **ID DE LA ONT
  2. **Dirección MAC
  3. Identificación del equipo
  4. **Versión de la imagen
  5. **Versión de hardware

Nota: Estos son los valores OMCI y no los de la interfaz web.

Conéctese a su ONT personal (telnet 192.168.1.1), inicie sesión como **.test utilizando el **default contraseña y ejecute el comando ’test’ para pasar al modo de configuración de fábrica.

Visualiza los valores actualmente configurados con el comando ‘show’:

-show gpon mac -show sn -show equipment id

Una vez hecho esto, personaliza la configuración con los siguientes comandos sustituyendo x por los valores de tu dispositivo:

-set gpon mac xx:xx:xx:xx:xx:xx -set sn <insert ONT ID here>

Para HUMAX:

-set equipment id “iONT320500G” -config ONU-G_Version "BGW320-500_2.1”

Para Nokia:

-set equipment id “iONT320505G” -config ONU-G_Version "BGW320-505_2.2”

Nota: Los dos últimos comandos deben aplicarse desde telnet conectado como el **.test usuario.

Reinicie y disfrute del True IP Passthrough

Después de la personalización, reinicie el ONT y disfrute del verdadero paso de IP.

Resolución de problemas y pasos adicionales

Para obtener más información sobre este tema, consulte la página 8311 discord or the notes provided on google docs

Conclusión

Siguiendo estos pasos se puede evitar con éxito el BGW-320 y utilizar la ONT COTS hecha por Azores para conectarse a la red de su ISP. Sin embargo, tenga cuidado al introducir los comandos y asegúrese de reemplazar ‘x’ con los valores de su dispositivo correctamente, de lo contrario, puede enfrentarse a problemas de compatibilidad que pueden dar lugar a fallos de conexión.
